Ventilspiel eines Honda GX390 / VT390

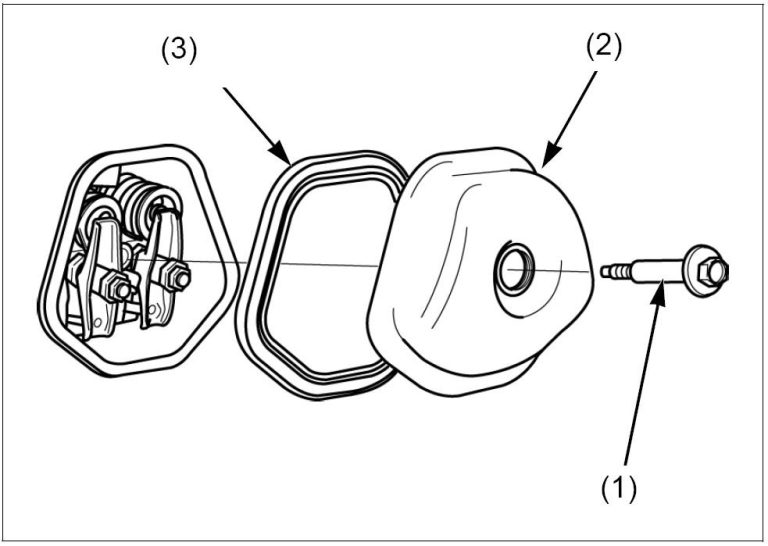

Zylinderkopfdeckel-Schraube (1), Zylinderkopfdeckel (2) und Zylinderkopfdeckeldichtung (3) entfernen.
Ventilspiel prüfen/einstellen

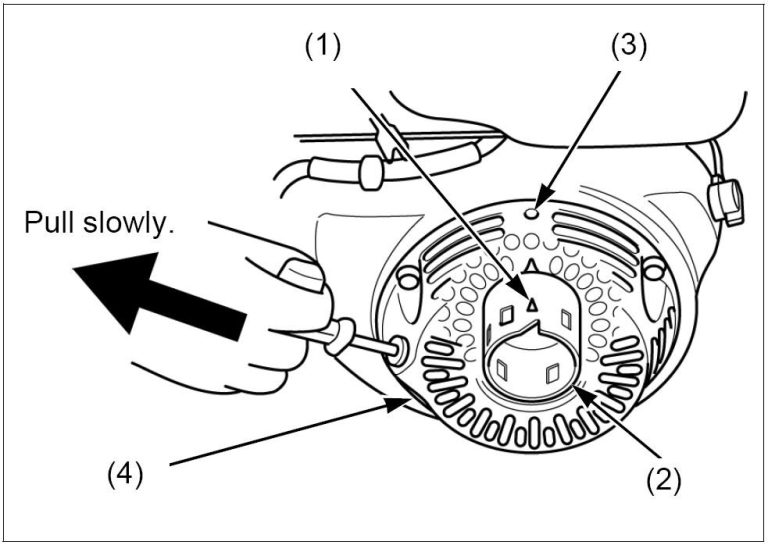

Zündkerzenstecker von der Zündkerze abziehen. Durch langsames Ziehen am Startseil den Kolben in die Nähe des oberen Totpunkts (OT) des Verdichtungstakts bringen (beide Ventile vollständig geschlossen). Befindet sich der Kolben in der Nähe des oberen Totpunkts des Verdichtungstakts, fluchtet die Dreiecksmarkierung (1) auf der Starterriemenscheibe (2) mit der oberen Öffnung (3) im Startzugdeckel (4).
Ist das Auslassventil geöffnet, die Kurbelwelle mit dem Rücklaufstarter um eine weitere Umdrehung drehen und die Dreiecksmarkierung auf der Starterriemenscheibe erneut mit der oberen Öffnung im Startzugdeckel zur Deckung bringen.

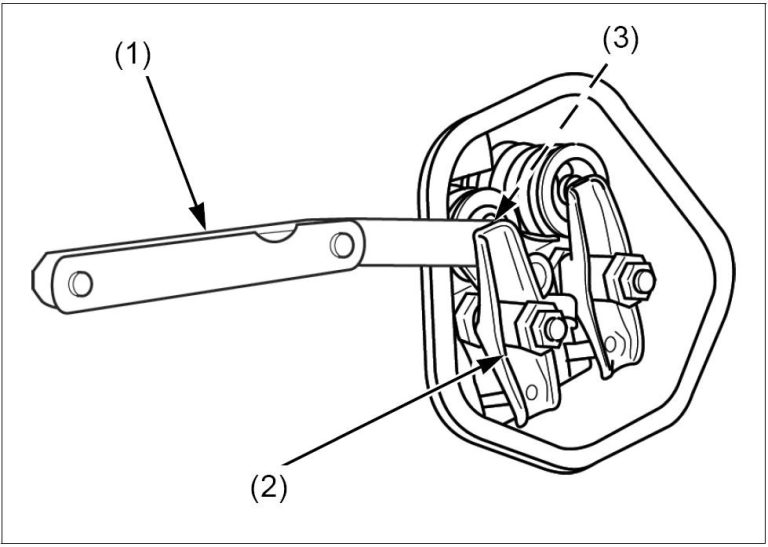

Eine Fühlerlehre (1) zwischen Kipphebel (2) und Ventilschaft (3) einführen, um das Ventilspiel zu messen.
VENTILSPIEL:
EINLASS: 0,15 ± 0,02 mm
AUSLASS: 0,20 ± 0,02 mm
Ist eine Einstellung erforderlich, wie folgt vorgehen:

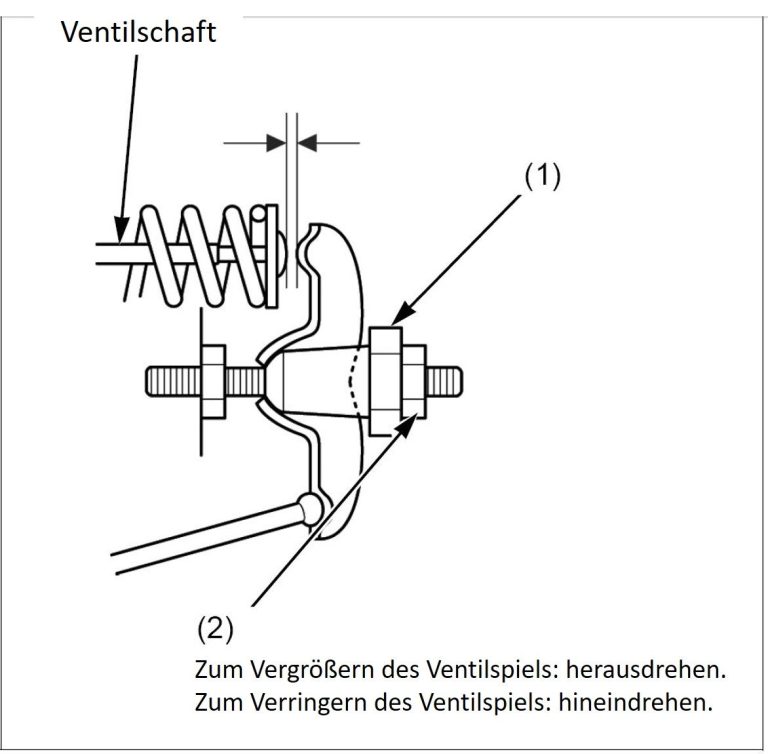

Den Kipphebel-Zapfen (1) festhalten und die Zapfeneinstellmutter (2) lösen.
Den Kipphebel-Zapfen drehen, bis das vorgeschriebene Ventilspiel erreicht ist.
VENTILSPIEL:
EINLASS: 0,15 ± 0,02 mm
AUSLASS: 0,20 ± 0,02 mm

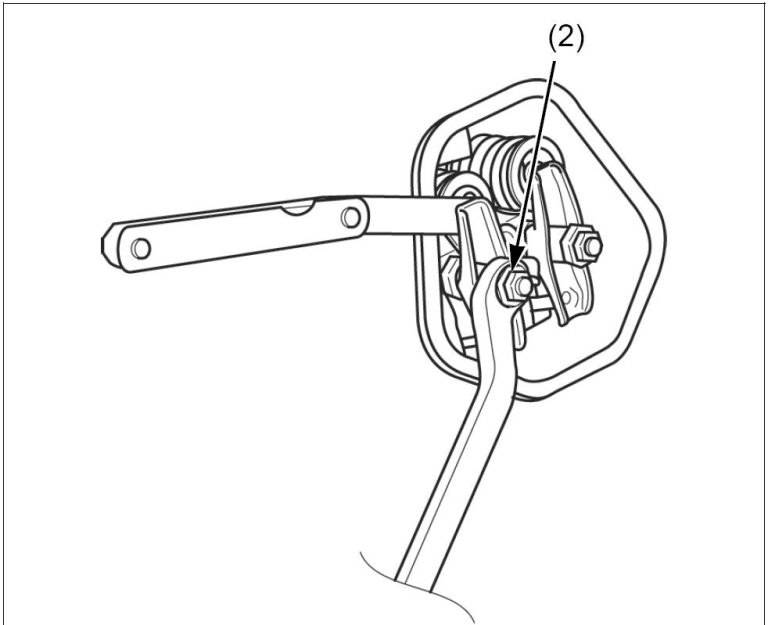

Den Kipphebel-Zapfen festhalten und die Zapfeneinstellmutter mit dem vorgeschriebenen Drehmoment anziehen.
ANZUGSDREHMOMENT: 10 N·m (1,0 kgf·m, 7 lbf·ft)
Das Ventilspiel erneut prüfen und bei Bedarf nachstellen.
Die Zylinderkopfdeckeldichtung auf Beschädigung oder Verschleiß prüfen und in den Zylinderkopfdeckel einsetzen.
Den Zylinderkopfdeckel am Zylinderkopf anbringen und die Zylinderkopfdeckel-Schraube fest anziehen.
